• Il mixer dev'essere acceso (pulsante di accensione sul retro e cavo di alimentazione collegato)
• I volumi master (35) devono essere in posizione 0.
• I cavi d'uscita delle casse collegati alle due uscite Le R sul retro, a fianco del cavo di alimentazione.
• Il microfono o strumento che si sta usando dev'essere collegato su uno degli ingressi nella parte superiore (8) o (9)
• Il cursore (6) in linea con l'ingresso collegato regola il volume.

Per collegare un cellulare o pc o qualsiasi device è necessario un cavo con da un lato la terminazione a jack piccolo e dall'altro due jack grossi.

• Collegare i due jack grossi in uno dei canali stereo: ad esempio il 5/6. Inserire i due jack uno sotto l'altro negli ingressi R e L (17)
• Impostare il potenziometro GAIN a 0
• I potenziometri HF, MF e LF a metà
• I potenziometri AUX e EFX a 0
• il potenziometro BAL a metà (In posizione M)
• Utilizzare il cursore 5/6 (indicato con 15 nell'imamgine) per regolare il suono, se molto basso è possibile alzare il primo potenziometro (GAIN) fino ad ottenere il livello desiderato.

Per collegare un microfono è necessario un cavo cannon o xlr che colleghi il microfono al mixer.

• Collegare il connettore del cavo al primo ingresso (1)
• Impostare il potenziometro GAIN a 30 (verrà regolato in seguito in base al volume)
• I potenziometri HF, MF e LF a metà
• I potenziometri AUX e EFX a 0
• il potenziometro BAL a metà (In posizione M)
• Utilizzare il cursore 1 (numero (6) nell'immagine) per regolare il suono, se molto basso è possibile alzare il primo potenziometro (GAIN) fino ad ottenere il livello desiderato.

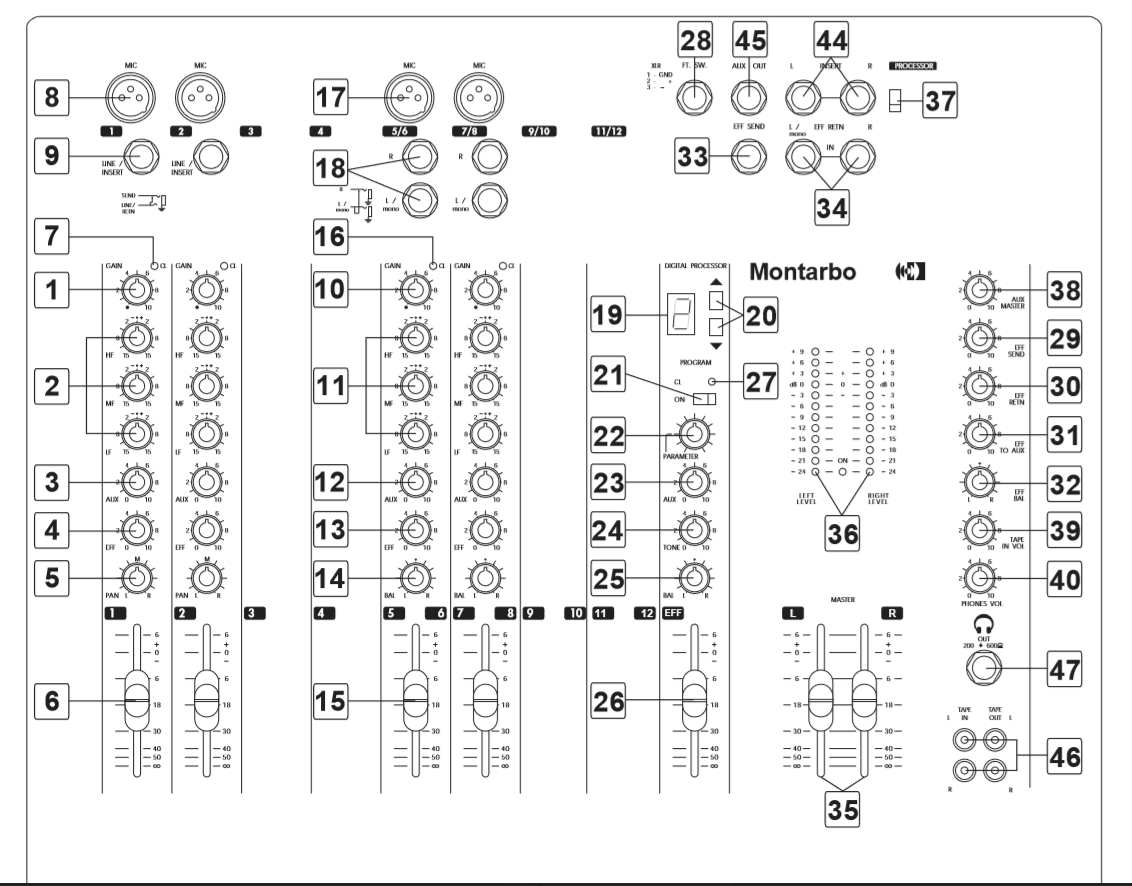

(seguendo la numerazione dell'immagine)

• 1 CONTROLLO GAIN Regolazione utile per aumentare o diminuire il livello del segnale in ingresso.
• 2 STADIO EQ Regola questi controlli per modifcare il tono del segnale (ovvero, il carattere del suono).
• 3 MANDATA AUX Regola questi controlli per modifcare il livello del segnale inviato all’unità-monitor dell’artista (cuffa/sistema in-ear/monitor da palco). Controlla poi che AUX MASTER (38) sia alzato, altrimenti non uscirà nulla.
• 4 MANDATA FX Questo controllo stabilisce il livello del segnale post-fade inviato al bus FX (dal quale viene indirizzato al processore FX).
• 5 CONTROLLO PAN Usa questo controllo per posizionare il segnale nell’ambito del panorama stereo.
• 6 FADER DEL CANALE Utile per controllare il livello del segnale che rifornisce il Mix Bus e le mandate post-fade
• 7 CLIP LED Indicatore che avvisa dell’approssimarsi alla distorsione (clipping) da parte del segnale di un canale specifico. Se si accende devi abbassare il potenziometro (1)
• 8 INGRESSO MIC (XLR) Connessione per microfoni.
• 9 INGRESSO LINE (jack da ¼”) Connessione per sorgenti di linea (ad esempio, Sintetizzatori, Drum Machine, DI Box, ecc.).

• 44 MIX INSERT (¼” Jack) Questa è una inserzione pre-fader nel percorso del segnale che può essere usata per mandare a dinamiche esterne o apparati di mastering. Il segnale esce dalla punta e rientra dall’anello del connettore Jack.
• 35 FADER MASTER Questi fader controllano il livello generale delle uscite Mix e Sub-group.
• 36 METER MAIN Mostrano il livello delle uscite Mix. Quando l’indicatore LED SOLO della sezione Master è attivo, i meter mostreranno il livello del segnale AFL/PFL selezionato.
• 29 CONTROLLO MONITOR Controllo che imposta il livello del segnale inviato al sistema di monitoraggio.
• 47 CONTROLLO PHONES Questo controllo imposta il livello del segnale inviato all’uscita cuffe.
• 45 USCITE AUX 1 Queste uscite sono utili per inviare il segnale del canale all’unità di monitoraggio dell’artista (cuffa/sistema in-ear/monitor da palco).
• 46 INGRESSI 2-TRACK (RCA Phono) Ingressi utili per collegare l’uscita di un dispositivo di registrazione, per il playback.
• 47 HEADPHONES (jack da ¼”) Collega le cuffe a questa uscita
• 34 INGRESSI STEREO RETURN Questa coppia di ingressi accetta connettori jack TRS a 3-poli (‘A-gauge’). Usa questi ingressi per sorgenti quali tastiere, drum-machine, sintetizzatori o lettori CD. Gli ingressi sono BILANCIATI. È possibile collegare sorgenti mono utilizzando il solo connettore Left.
• 30 CONTROLLO STEREO RETURN Questo controllo imposta il livello del segnale inviato ai bus Main Mix. E’ associato un LED di picco per avvertire che i segnali sono troppo alti.
• 30 USCITA FX BUS Questa uscita trasporta il segnale proveniente dal bus FX. Se occorre, può essere impiegata come terza uscita Aux, nel caso in cui il processore FX non venisse utilizzato. Le mandate FX dei canali d’ingresso dirette al bus FX sono sempre post-fade.
